Calentador de Agua con Bomba de Calor Split ThermaX
Expositor de bombas de calor divididas en ISH Expo y Warsaw Expo
Mejor bomba de calor mini split para clima frío
Clase energética: A+++ Refrigerante R32 Calefacción espacial + Refrigeración + Agua caliente sanitaria (DHW) Temperatura mínima de operación ambiente: -25℃ Temperatura máxima de agua de salida: 65℃ Controlador LCD a color completo Control inteligente WiFi Red inteligente (Smart grid) Desinfección Conteo de consumo eléctricoDescription
Specification
Download
Description

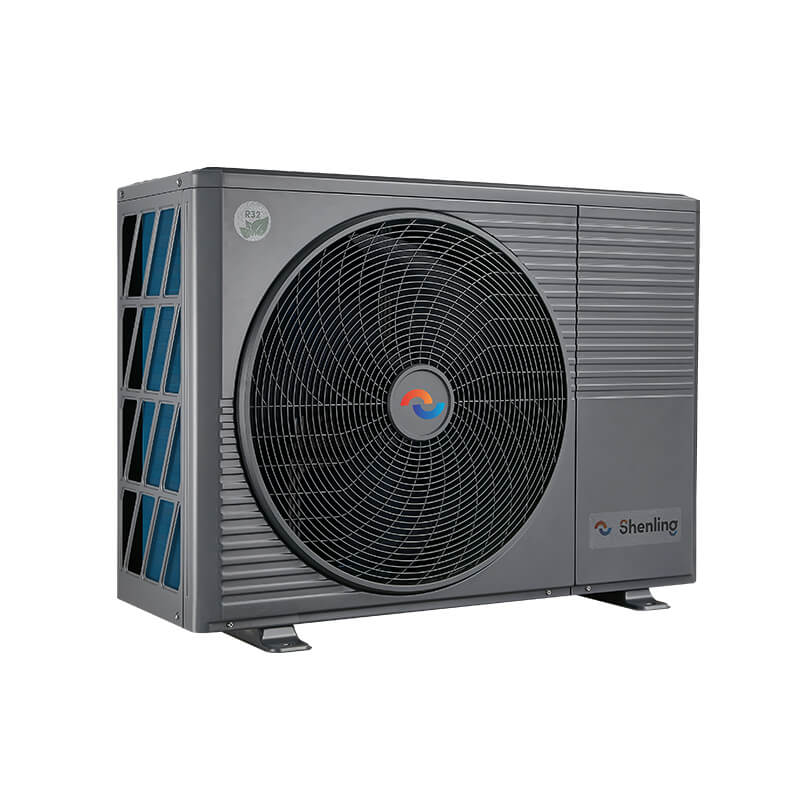

Sistema dividido de calentadores de agua con bomba de calor
El principio de funcionamiento de los sistemas divididos de calentadores de agua con bomba de calor es exactamente el mismo que el de los aparatos de sistema de bomba de calor monobloc. La diferencia notable es que el circuito de refrigerante se divide en una unidad interior compacta y una unidad exterior. A menudo también incluyen un cilindro de almacenamiento para la calefacción de agua caliente sanitaria (ACS) o como respaldo para calefacción central. Diseño industrial estético, fácil de integrar con arquitecturas. Carcasa moldeada y placa de estructura con mayor precisión de procesamiento; Mayor confiabilidad y consistencia; Alta eficiencia de producción y fecha de entrega garantizada. Diseño compacto con un solo ventilador, menor área de suelo, mayor libertad de instalación y mayor capacidad de carga en contenedores.Alta eficiencia energética
● Directiva ERP
ȵʂ. Promedio hasta A+++ a 35℃ ȵʂ. Promedio hasta A+++ a 55℃
● Componentes altamente eficientes del mejor mini split con bomba de calor:
Equipado con compresor de inversor de corriente directa con un amplio rango de frecuencia de trabajo, una válvula de expansión electrónica que ajusta diversas cargas y flujos con mayor precisión, experiencia de control continuo afectada por la conversión de frecuencia de corriente directa del ventilador, una bomba de circulación de agua con conversión de frecuencia de corriente directa, y un intercambiador de calor de placa con mayor eficiencia y volumen más pequeño.Ultra Silencio
● Ventilador biónico con reducción de ruido
La distribución de presión del calentador de agua con bomba de calor dividida en el borde de fuga de la cuchilla se cambia mediante un patrón de muesca en el borde de fuga, se minimiza la dimensión del vórtice de desprendimiento de estela mediante el diseño cóncavo de la superficie de succión, y el fortalecimiento del borde de espesamiento refuerza la cuchilla. ● Diseño resistente al sonido para la unidad exterior Diseño completo de moldes, simulación de vibración del compresor, dinámica de fluidos computacional (CFD) y flujo de aire bajo diversas frecuencias, y materiales de aislamiento acústico y absorción de tres capas para protección ambiental.Control inteligente
● Controlador cableado
El sistema de bomba de calor mini split cuenta con función wifi/actualización de programa mediante tarjeta SD/pantalla táctil LCD a color/diseño ultra delgado de 14 mm/ajuste rápido● Actualización sencilla del programa
La actualización del programa de la unidad interior y exterior del mejor mini split con bomba de calor se puede realizar automáticamente utilizando únicamente una computadora portátil y un cable micro USB.
● Control remoto mediante aplicación
Control de doble zona/Programación y ajuste de horarios/Tecnología de monitoreo remoto/Cambio de idioma en 5 idiomas (inglés/alemán/francés/italiano/polaco)● Adaptación climática mediante inteligencia artificial

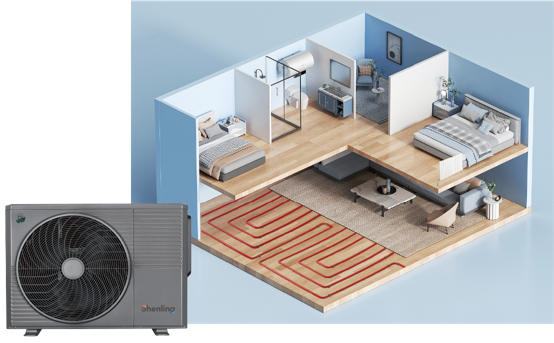

Bajo el efecto de la temperatura ambiental, la temperatura del agua cambia automáticamente con la temperatura del ambiente.● Mini Split Bomba de Calor de Doble Zona
La mejor bomba de calor mini split ThermaX para clima frío controla dos zonas de temperatura suministrando diferentes temperaturas de agua a la unidad de ventilador y al suelo al mismo tiempo, logrando confort óptimo.
● Salida instantánea de agua caliente
El agua del sistema de bomba de calor dividida se calienta y se circula por las tuberías, permitiendo a los usuarios usar agua caliente directamente sin esperar a que se libere y se desperdicie el agua fría.
● Temporizador diario/semanal
El temporizador funciona según el modo y la configuración de temperatura después de que el sistema de bomba de calor mini split se enciende.● Estadísticas de consumo de energía
Conecte exclusivamente la bomba de calor mini split para clima frío a un medidor de electricidad para efectuar la lectura y la recolección de estadísticas.Instalación sencilla
● Componentes clave incorporados
La mayoría de los componentes clave de la circulación de refrigerante y la tubería de agua están preinstalados en la bomba de calor mini split ThermaX de doble zona, lo que permite a los instaladores seguir un proceso de instalación sencillo.● Instalación flexible
Diseño estructural todo en uno, con placa posterior de instalación, para un desmontaje más fácil y una instalación conveniente.● Diseño compacto
El diseño con un solo ventilador permite que las bombas de calor mini split inversor ThermaX sean más fáciles de enviar y manipular, y su instalación es más rápida.● Comunicación sin electrodos e instalación modular
Un controlador puede conectar hasta 6 unidades en grupo en combinación modular. Entre los módulos, la comunicación sin electrodos es aceptable, y la bomba de calor mini split ThermaX de 2 zonas detecta la señal y cambia automáticamente al reconocimiento interno.
Confiable y estable
● Amplias condiciones de operación
Combinando con AHS, la temperatura de agua caliente sanitaria se ajusta dentro de 20~75℃, con un valor predeterminado de 50℃.
● Limitación de potencia
Para limitar la corriente máxima de acceso y permitir que la bomba de calor dividida sea adecuada para una variedad de suministros de corriente, se ha diseñado una limitación de potencia.● Pre-calentamiento del suelo
Se aplica el modo de secado en bucles de suelo recién instalados antes del calentamiento inicial y el modo de pre-calentamiento está diseñado para el primer calentamiento de una nueva temporada de calefacción para protección del suelo.● Modo vacaciones
● Operación alternativa
Para equilibrar el tiempo de funcionamiento de varios módulos, la bomba de calor dividida ThermaX detecta el tiempo de funcionamiento de cada módulo durante el inicio y arranca los módulos desde el que tiene el tiempo de funcionamiento mínimo hasta el que tiene el máximo según la demanda de capacidad.● Protección de múltiples sistemas
Configuración múltiple de protección contra el congelamiento / Control múltiple de retorno de aceite / Protección de voltaje alto y bajo / Protección de temperatura alta / Descongelamiento inteligente eficiente.¿Cuáles son las ventajas de una bomba de calor dividida?
● Requiere menos espacio para la unidad exterior; ● Instalación flexible, ya que puede estar hasta 75 metros de distancia del edificio; ● Menor emisión de ruido, más silenciosa y confortable; ● Mejor función anti-congelamiento, con un rango más amplio de temperatura ambiente para aplicaciones diversas.Specification
| Especificaciones de la bomba de calor dividida Shenling ThermaX (unidad exterior) | ||||||||||||
| Modelo de la unidad exterior | HPS- | V40W/R2 | V60W/R2 | V80W/R2 | V100W/R2 | V120W/R2 | V140W/R2 | V160W/R2 | V120W/SR2 | V140W/SR2 | V160W/SR2 | |
| Suministro eléctrico | V/Ph/Hz | 220-240/1/50 | 380-415/3/50 | |||||||||
| Calefacción 1 | Capacidad | kW | 4.40 | 6.45 | 8.40 | 10.00 | 12.20 | 14.20 | 16.00 | 12.20 | 14.20 | 16.00 |
| Entrada nominal | kW | 0.86 | 1.30 | 1.70 | 2.13 | 2.52 | 3.05 | 3.60 | 2.52 | 3.05 | 3.60 | |
| COP | / | 5.10 | 4.95 | 4.95 | 4.69 | 4.85 | 4.65 | 4.45 | 4.85 | 4.65 | 4.45 | |
| Calefacción 2 | Capacidad | kW | 4.60 | 6.65 | 8.55 | 10.20 | 12.40 | 14.60 | 16.40 | 12.40 | 14.60 | 16.40 |
| Entrada nominal | kW | 1.19 | 1.75 | 2.26 | 2.79 | 3.40 | 4.06 | 4.75 | 3.40 | 4.06 | 4.75 | |
| COP | / | 3.85 | 3.80 | 3.78 | 3.65 | 3.65 | 3.60 | 3.45 | 3.65 | 3.60 | 3.45 | |
| Calefacción 3 | Capacidad | kW | 4.60 | 6.30 | 8.35 | 9.50 | 12.00 | 14.00 | 16.40 | 12.00 | 14.00 | 16.40 |
| Entrada nominal | kW | 1.48 | 2.03 | 2.69 | 3.10 | 4.07 | 4.81 | 5.84 | 4.07 | 4.81 | 5.84 | |
| COP | / | 3.10 | 3.10 | 3.10 | 3.06 | 2.95 | 2.91 | 2.81 | 2.95 | 2.91 | 2.81 | |
| Enfriamiento 4 | Capacidad | kW | 4.60 | 6.50 | 8.40 | 10.00 | 12.20 | 14.00 | 15.40 | 12.20 | 14.00 | 15.40 |
| Entrada nominal | kW | 0.86 | 1.26 | 1.81 | 2.38 | 2.68 | 3.26 | 3.71 | 2.68 | 3.26 | 3.71 | |
| EER | / | 5.35 | 5.15 | 4.65 | 4.20 | 4.55 | 4.30 | 4.15 | 4.55 | 4.30 | 4.15 | |
| Enfriamiento 5 | Capacidad | kW | 4.70 | 5.60 | 7.50 | 9.00 | 11.80 | 13.40 | 14.00 | 11.80 | 13.40 | 14.00 |
| Entrada nominal | kW | 1.38 | 1.72 | 2.40 | 3.10 | 3.87 | 4.70 | 5.00 | 3.87 | 4.70 | 5.00 | |
| EER | / | 3.40 | 3.25 | 3.13 | 2.90 | 3.05 | 2.85 | 2.80 | 3.05 | 2.85 | 2.80 | |
| Eficiencia estacional de calefacción de espacios 6 | Clima promedio de 35℃ | Class | A+++ | |||||||||
| Clima promedio de 55℃ | Class | A++ | ||||||||||
| Refrigerante | Tipo (GWP) | / | R32(675) | |||||||||
| Volumen cargado | kg | 1.5 | 1.6 | 1.84 | ||||||||
| Nivel de potencia sonora 7 | dB(A) | 60 | 63 | 65 | 66 | 68 | 69 | 70 | 68 | 69 | 70 | |
| Peso neto/Peso bruto | kg | 57/69 | 62/74 | 95/107 | 102/114 | |||||||
| Dimensiones netas (Ancho × Profundidad × Altura) | mm | 1040*450*725 | 1120*520*857 | |||||||||
| Dimensiones brutas (Ancho × Profundidad × Altura) | mm | 1110*475*870 | 1180*560*1005 | |||||||||
| Cantidad de carga del contenedor (40HQ) | sets | 100(ODU+IDU) | 70(ODU+IDU) | |||||||||
| Diámetro de conexión | Líquido refrigerante | mm | 6.35 | 9.52 | ||||||||
| Gas refrigerante | mm | 15.88 | 15.88 | |||||||||
| Entre la unidad interior y la unidad exterior | Diferencia de altura | m | ≤20 | |||||||||
| Longitud de la tubería | m | 2-30 | ||||||||||
| Longitud máxima de la tubería sin refrigerante adicional | m | 15 | ||||||||||
| Carga adicional de refrigerante | g/m | 20 | 38 | |||||||||
| Rango de operación | Calefacción | ℃ | -25～35 | |||||||||
| Enfriamiento | ℃ | -5～43 | ||||||||||
| Agua caliente sanitaria | ℃ | -25～43 | ||||||||||
| Notas: 1. Temperatura exterior del aire 7℃ DB, 6℃ WB; temperatura de entrada del agua 30℃, temperatura de salida del agua 35℃; 2. Temperatura exterior del aire 7℃ DB, 6℃ WB; temperatura de entrada del agua 40℃, temperatura de salida del agua 45℃; 3. Temperatura exterior del aire 7℃ DB, 6℃ WB; temperatura de entrada del agua 47℃, temperatura de salida del agua 55℃; 4. Temperatura exterior del aire 35℃ DB; temperatura de entrada del agua 23℃, temperatura de salida del agua 18℃; 5. Temperatura exterior del aire 35℃ DB; temperatura de entrada del agua 12℃, temperatura de salida del agua 7℃; 6. Clase de eficiencia energética estacional para calefacción en clima promedio. 7. Norma de prueba: EN12102-1. 8. Normas y legislación de la UE relevantes: EN14511; EN14825; EN50564; EN12102; (UE) Nº 811/2013; (UE) Nº 813/2013; OJ 2014/C 207/02:2014. | ||||||||||||
| Especificaciones de la bomba de calor dividida Shenling ThermaX (unidad interior) | ||||||||||||
| Modelo de caja hidráulica | HM-60/DR2 | HM-100/DR2 | HM-160/DR2 | HM-160/DSR2 | ||||||||
| Suministro eléctrico | V/Ph/Hz | 220-240/1/50 | 380-415/3/50 | |||||||||
| Nivel de potencia sonora 1 | dB(A) | 40 | 42 | 43 | 43 | |||||||
| Peso neto / Peso bruto | kg | 37/43 | 37/43 | 39/45 | 39/45 | |||||||
| Dimensiones netas (Ancho × Profundidad × Altura) | mm | 420×790×275 | ||||||||||
| Dimensiones brutas (Ancho × Profundidad × Altura) | mm | 525×1050×360 | ||||||||||
| Bomba de agua | Tipo | / | DC inverter | |||||||||
| Cabeza máxima de la bomba | m | 9 | ||||||||||
| Diámetro de conexión | Lado del agua | inch | R1″ | |||||||||
| Líquido refrigerante | mm | 6.35 | 9.52 | |||||||||
| Gas refrigerante | mm | 15.88 | 15.88 | |||||||||
| Calentador eléctrico auxiliar | Opción de capacidad | kW | 3 | 3 | 3 | 9 | ||||||
| Pasos de capacidad | / | 1 | 1 | 1 | 3 | |||||||
| Rango de ajuste de la temperatura del agua de salida | Calefacción | ℃ | 25～63 | |||||||||
| Enfriamiento | ℃ | 5～25 | ||||||||||
| Agua caliente sanitaria | ℃ | 20～60 | ||||||||||
| Notas: 1. Norma de prueba: EN12102-1. 2. Normas y legislación de la UE relevantes: EN14511; EN14825; EN50564; EN12102; (UE) Nº 811/2013; (UE) Nº 813/2013; OJ 2014/C 207/02:2014. | ||||||||||||
