Sistema de calefacción híbrido
Mediante la combinación con fuentes de calor auxiliares, como calderas a gas, calentadores eléctricos de agua, etc., ThermaX puede configurarse como un sistema de calefacción híbrido. ThermaX tomará el control como unidad principal para garantizar un rendimiento potente y eficiente en términos de energía.
Nota: La fuente de calor auxiliar y el agua caliente sanitaria deben instalarse de acuerdo con los requisitos de uso real.

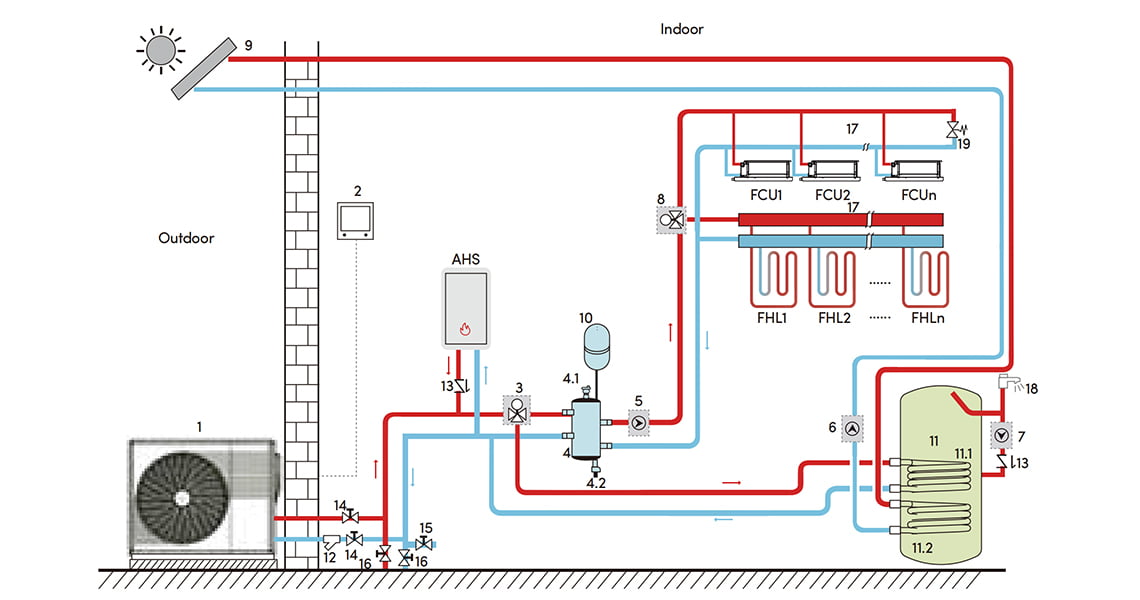

| Código | Unidad de ensamblaje | Código | Unidad de ensamblaje |
| 1 | Unidad principal | 11.1 | Serpentina1: intercambiador de calor para bomba de calor |
| 2 | Interfaz de usuario | 11.2 | Serpentina2: intercambiador de calor para energía solar |
| 3 | SV1: válvula de 3 vías (Suministro del campo) | 12 | Filtro (Accesorio) |
| 4 | Tanque de equilibrio (Suministro del campo) | 13 | Válvula de retención (Suministro del campo) |
| 4.1 | Válvula automática de purga de aire | 14 | Válvula de cierre (Suministro del campo) |
| 4.2 | Válvula de drenaje | 15 | Válvula de llenado (Suministro del campo) |
| 5 | P_C1: Bomba de circulación externa (Suministro del campo) | 16 | Válvula de drenaje (Suministro del campo) |
| 6 | P_C3: Bomba solar (Suministro del campo) | 17 | Coleccionador/distribuidor (Suministro del campo) |
| 7 | P_C4: Bomba de tubería de agua caliente sanitaria (Suministro del campo) | 18 | Grifo de agua caliente (Suministro del campo) |
| 8 | SV3: Válvula de 3 vías (Suministro del campo) | 19 | Válvula de derivación (Suministro del campo) |
| 9 | Panel solar (Suministro del campo) | AHS | Fuente de calor auxiliar (Suministro del campo) |
| 10 | Vasija de expansión (Suministro del campo) | FHL | Sistema de calefacción por suelo radiante (Suministro del campo) |
| 11 | Tanque de agua caliente sanitaria (Suministro del campo) | FCU | Unidad de fan coil (Suministro del campo) |
